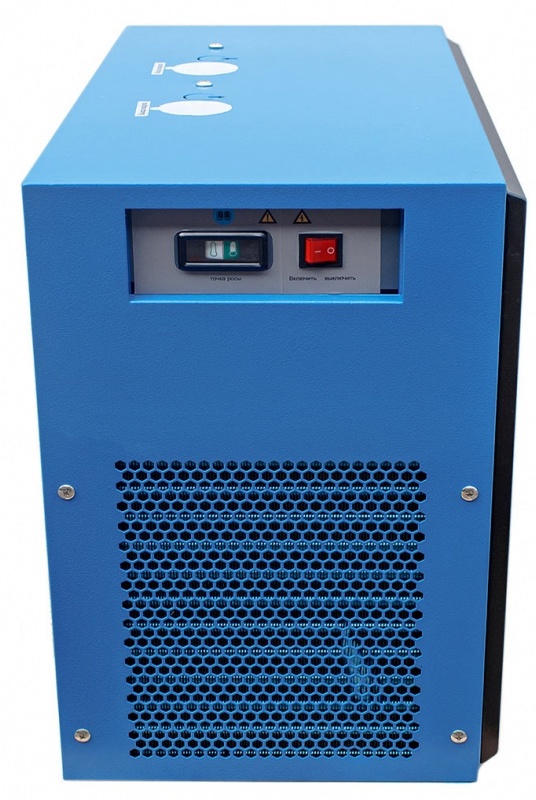

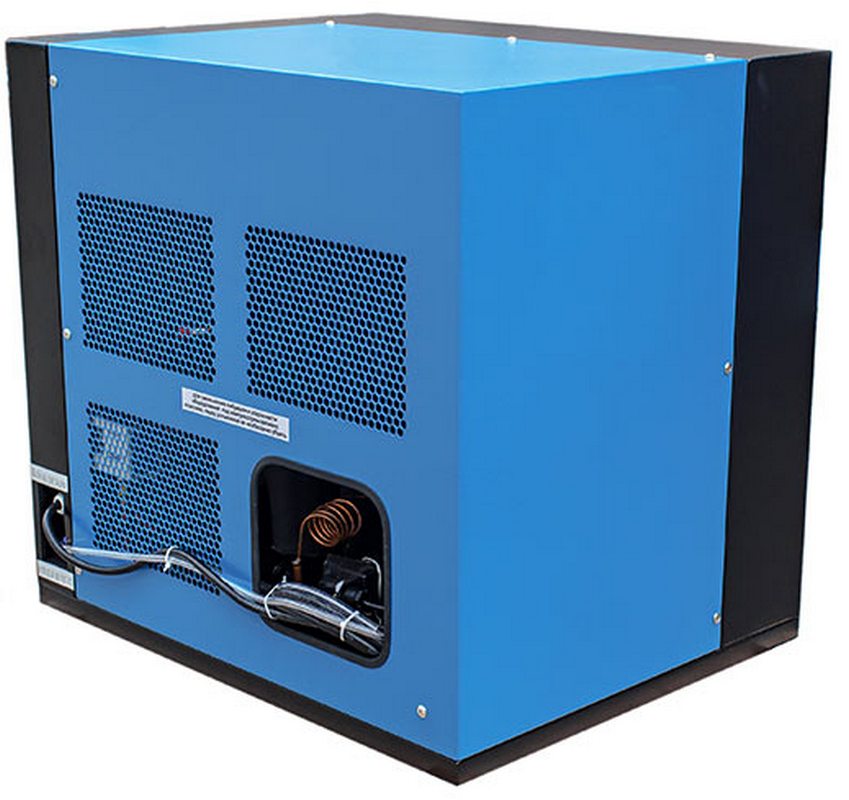

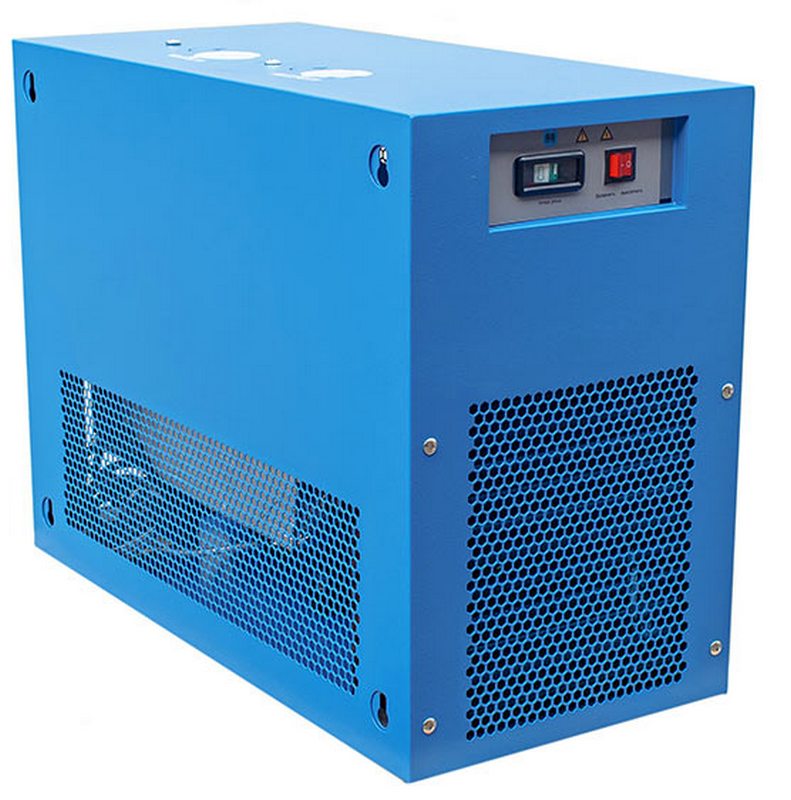

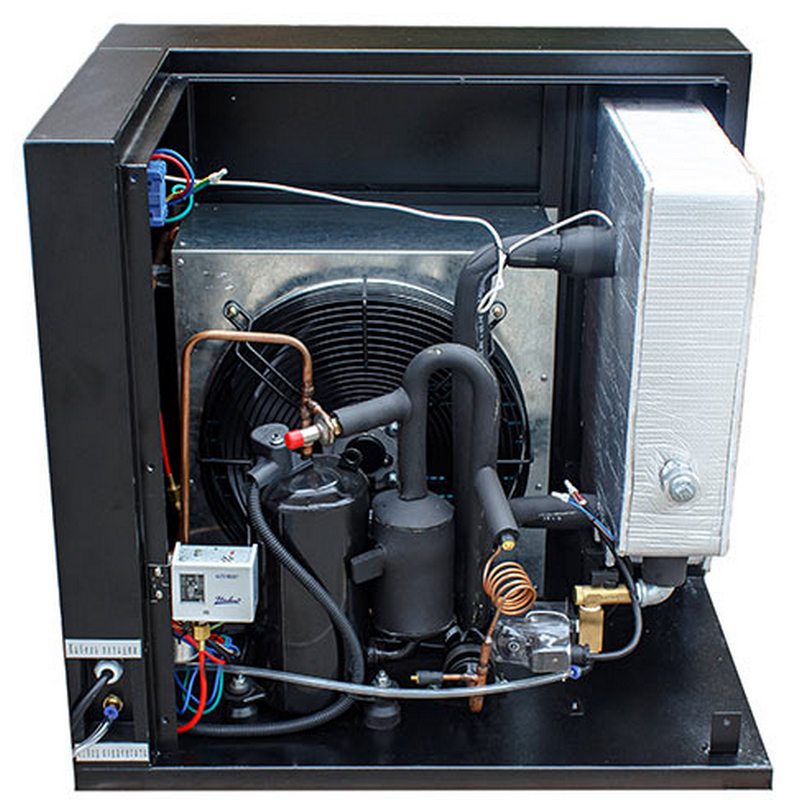

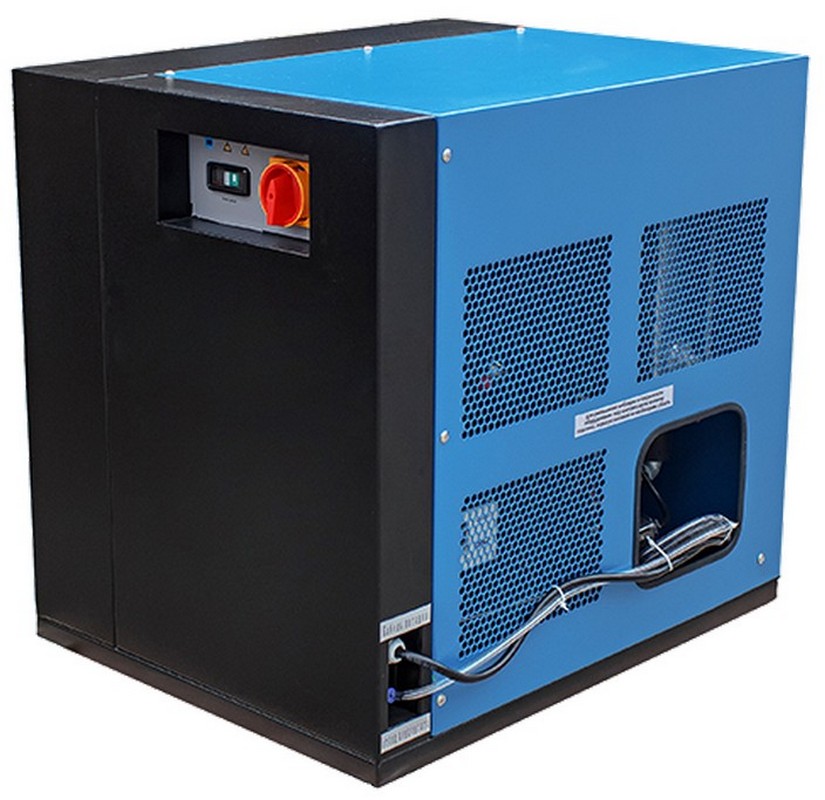

Рефрежераторый осушитель "DALI"

Производитель: DALI
Модель: CAAD

CAAD - осушители рефрижераторного типа с воздушным охлаждением.

  • Работает при температуре окружаещей стреды mах +38°С, min +1°С
  • Влажность воздуха должна быть не более 90%
  • Температура сжатого воздуха на входе не более 65°С
  • Температура окружающей среды не более 45°С
  • Способ охлаждения - воздушный
  • Точка росы 3 - 10°С
  • Рабочее давление 0.6 ~ 1.0

Питание 220 В/50Гц.

Модель
 Произво-
дительность, м³/мин
Мощность э.д., кВт Хладагент
Присоединительный
размер
Вес, кг Габариты, мм
CAAD-0.7 0.7 0.26 R134а G 1/2″ 35 630х350х520
CAAD-1.2 1.2 0.37 R134а G 1/2″ 35 630х350х520
CAAD-2.4 2.4 0.65 R134а G 1″ 44 690х350х520
CAAD-3.6 3.6 1 R134а G 1″ 62.5 760х410х560
CAAD-6.5 6.5 1.65 R410а G 1 1/4″ 90 720х570х690
CAAD-8.5 8.5 1.65 R410а G 1 1/4″ 100 820х570х740
CAAD-10.7 10.7 1.8 R410а G 2″ 120 820х570х740

Питание 380 В/50Гц.

Модель
 Произво-
дительность, м³/мин
Мощность э.д., кВт Хладагент
Присоединительный
размер
Вес, кг Габариты, мм
CAAD-13.5 13.5 2.71 R410а Rc 2″ 180 970х570х780
CAAD-17 17 2.98 R407Cа DN 80 400 1690x900x1657
CAAD-23 23 3.73 R407Cа DN 80 450 1795х950х1657
CAAD-27 27 4.84 R407Cа DN 80 570 1795x950x1657
CAAD-33 33 6.33 R407Cа DN 80 660 1810x1060x1993
CAAD-45 45 7.07 R407Cа DN 100 770 2160x1060x2004
CAAD-65 65 10.8 R407Cа DN 125 1050 2450x1500x2506
CAAD-85 85 13.78 R407Cа DN 150 1650 2970x1515x1692

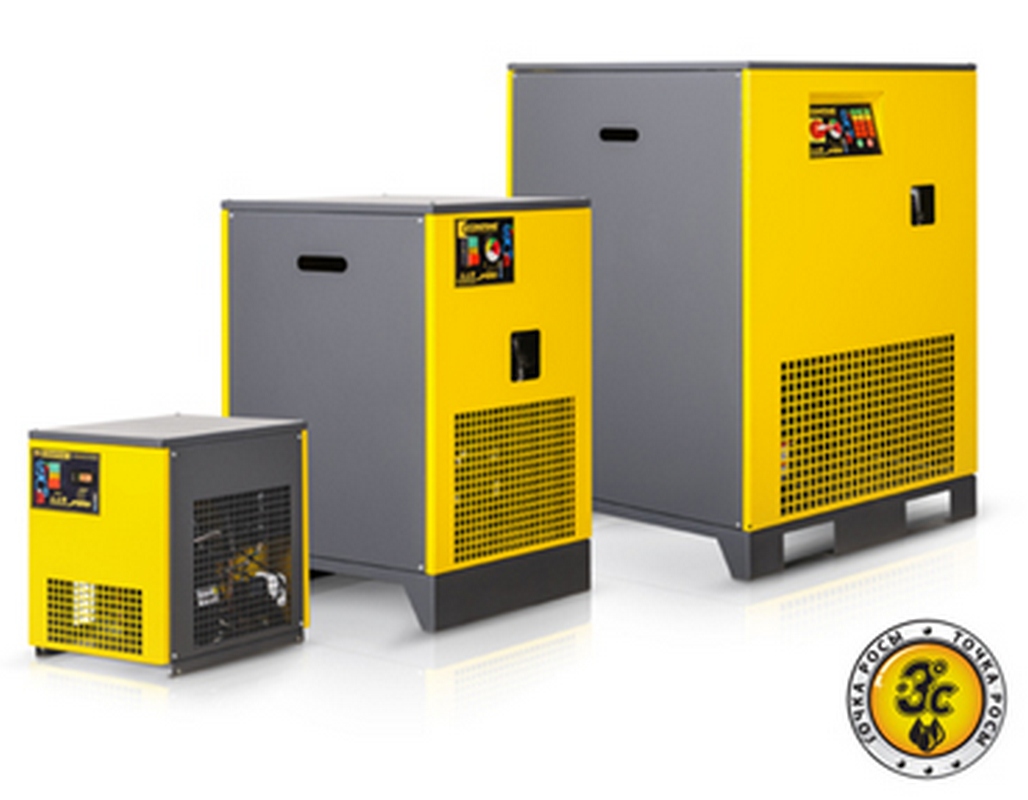

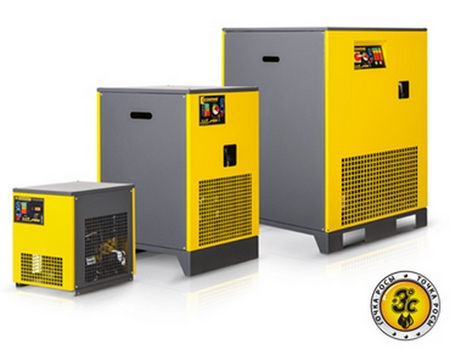

Рефрежераторный осушитель "COMPRAG"

Производитель: COMPRAG
Модель: RDX

Для осушки сжатого воздуха применяются рефрижераторные осушители. Осушители серии RDX это надёжная конструкция, низкая потеря давления, высокая эффективность.

  • Высокоэффективный теплообменник с низкими потерями давления.
  • Высокий КПД при низком энергопотреблении.
  • Экологически безопасный хладагент R134a/R404a.
  • Постоянное низкое значение точки росы.
  • Производительность 0.4 - 36 м3/мин.
  • Температура точки росы +3°С.
  • Температура воздуха на входе в осушитель max≤55°С.
  • Температура воздуха окружающей среды max≤45°С.
  • Максимальное рабочее давление – 16 бар.

Питание 220 В/50Гц.

Модель
 Произво-
дительность, м³/мин
Мощность э.д., кВтХладагент
Присоединительный
размер
Вес, кгГабариты, мм
RDX04 0.4 0,125 R134a G 1/2″ 34500x360x520
RDX06 0.6 0,155 R134a G 1/2″ 35500x360x520
RDX09 0.9 0,175 R134a G 3/4″ 36500x360x520
RDX12 1.2 0,270 R134a G 3/4″ 36500x360x520
RDX18 1.8 0,285 R134a G 3/4″ 38500x360x520
RDX24 2.4 0,465 R404a G 1″ 47840x540x555
RDX30 3.0 0,605 R404a G 1″ 52840x540x555
RDX36 3.6 0,735 R404a G 1″ 60840x540x555
RDX41 4.1 0,830 R404a G 1″ 65840x540x555
RDX52 5.2 0,950 R404a G 1 1/2″ 72920x545x800
RDX65 6.5 1,145 R404a G 1 1/2″ 75920x545x800
RDX77 7.7 1,500 R404a G 1 1/2″ 86920x545x800

Питание 380 В/50Гц.

Модель
 Произво-
дительность, м³/мин
Мощность э.д., кВтХладагент
Присоединительный
размер
Вес, кгГабариты, мм
RDX100 10 2,100 R404a G2 1/2″ 1721180x850x800
RDX120 12 2,150 R404a G2 1/2″ 1751180x850x800
RDX150 15 2,445 R404a G2 1/2″ 1801180x850x800
RDX180 18 2,990 R404a G2 1/2″ 3001180x850x800
RDX200 20 3,000 R404a Ду 80 3001150x1200x970
RDX240 24 3,700 R404a Ду 80 3201150x1200x970
RDX300 30 4,700 R404a Ду 80 3401150x1200x970
RDX360 36 5,400 R404a Ду 80 3601150x1200x970

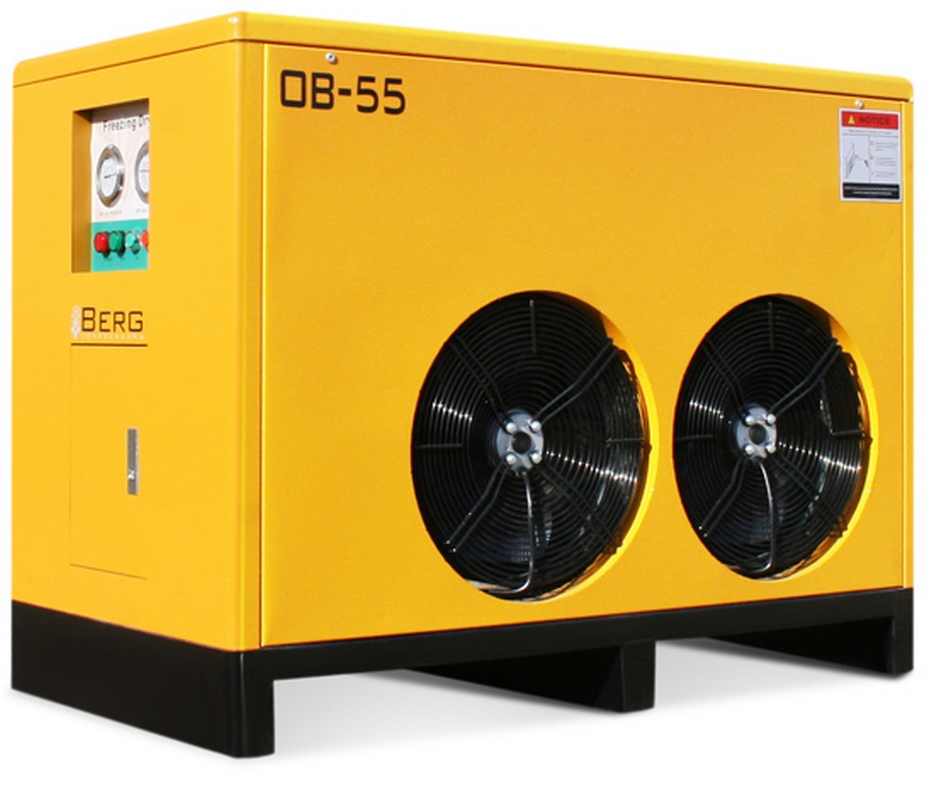

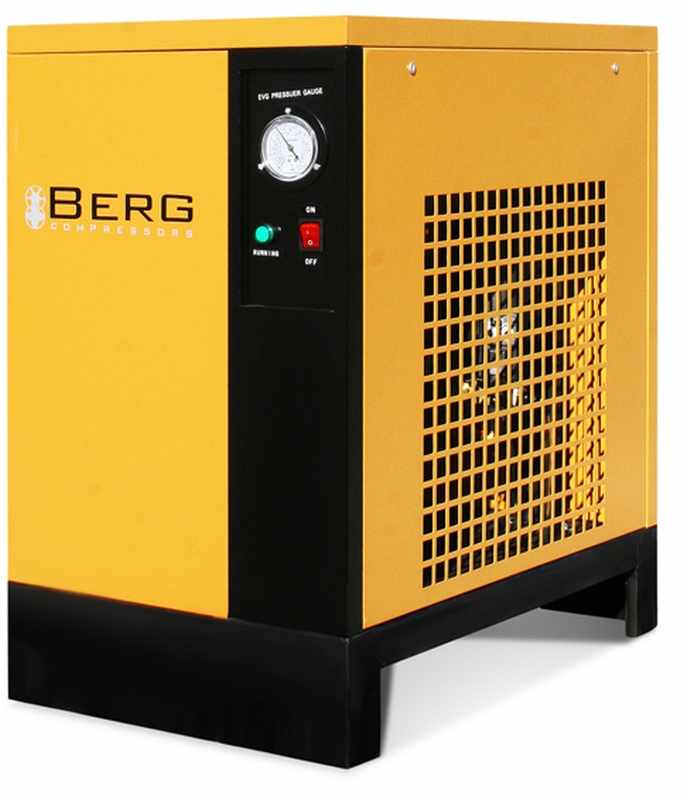

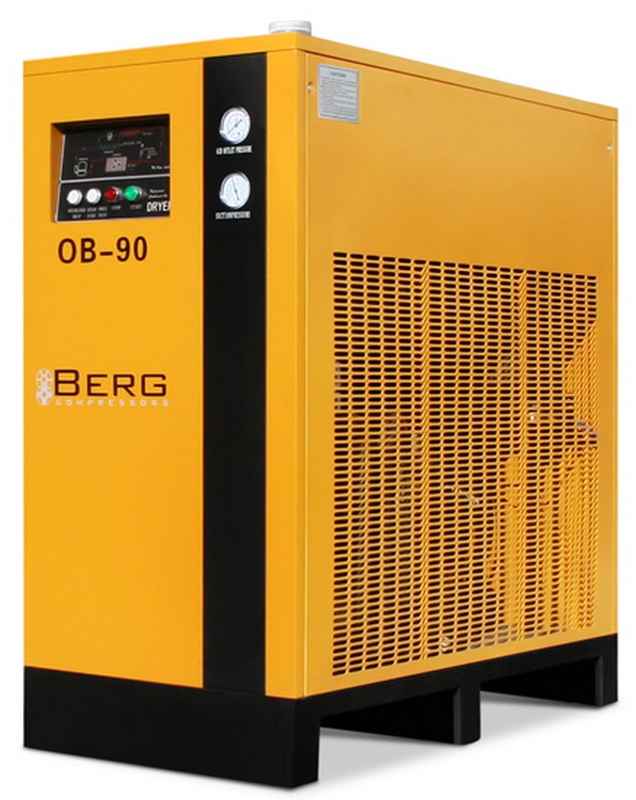

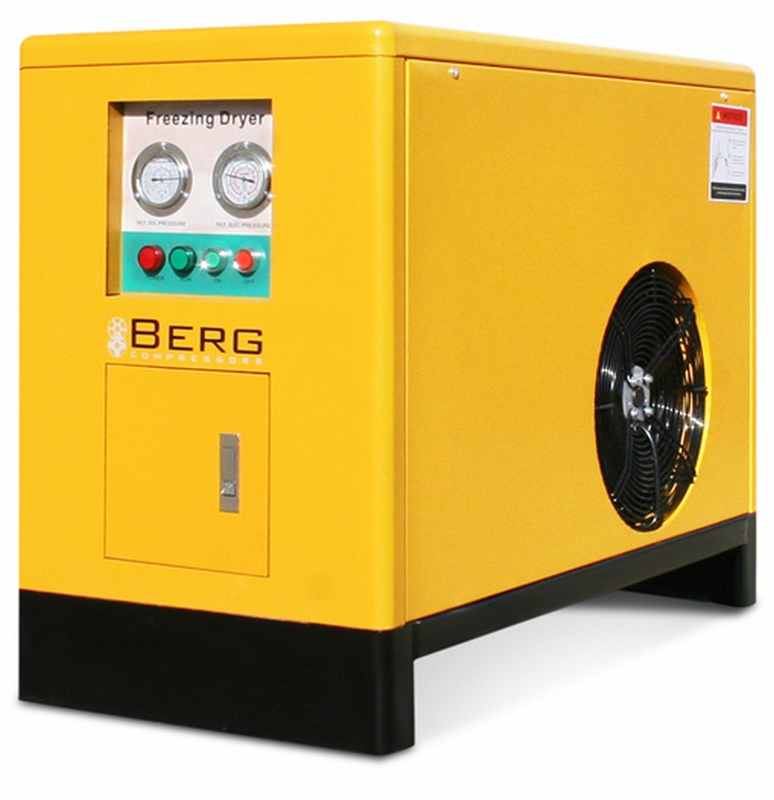

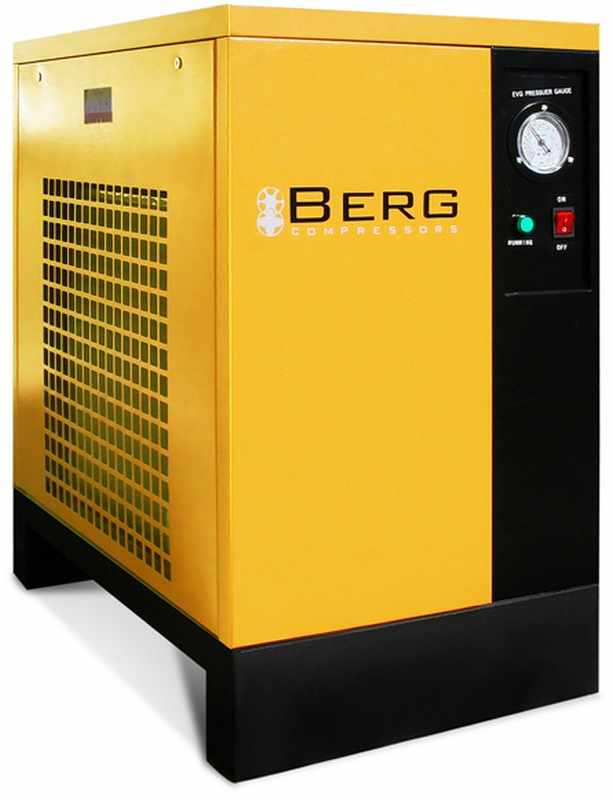

Рефрежераторный осушитель "BERG"

Производитель: BERG
Модель: OB

Использование рефрижераторных осушителей – самый распространенный и простой способ очистки сжатого воздуха путём снижения его уровня влажности. Удаление влаги, содержащейся в сжатом воздухе, также позволяет продлить срок службы обору- дования и обеспечить его стабильную работу.

  • Высокая надёжность;
  • Защищенный от коррозии корпус;
  • Максимальная температура входящего потока сжатого воздуха 80°С;
  • Максимальная температура окружающей среды 45°С;
  • Система охлаждения высокой производительности;
  • Температура точки росы (+3°С);
  • Низкая стоимость обслуживания;
  • Давление 13 бар;
  • Хладагенты R22, R407c, R134A, R410A.

Питание 220 В/50Гц.

Модель
Мощность э.д., кВтРабочее
 давление, МПа
 Произво-
дительность, м³/мин
Размер
выходного патрубка
Вес, кгГабариты, мм
OB-4 0,4 1 0,75 G1"44640x380x750
OB-5,50,4 1 1,0 G1"47640x380x750
OB-7,50,4 1 1,5 G1"68700x390x78
OB-11 0,5 1 2,0 G1"70730x420x800
OB-15 0,7 1 2,5 G1"72760x450x100
OB-18,50,8 1 3,0 G1 1/2"93760x450x100
OB-22 0,9 1 3,8 G1 1/2"93900x500x1100
OB-30 1,1 1 5,0 G1 1/2"120900x500x1100
OB-37 1,4 1 6,5 G2"1201000x570x1000
OB-45 1,4 1 7,5 G2"1301200x600x1120
OB-55 1,8 1 10,0 G2"1851200x600x1120

Питание 380 В/50Гц.

Модель
Мощность э.д., кВтРабочее
 давление, МПа
 Произво-
дительность, м³/мин
Размер
выходного патрубка
Вес, кгГабариты, мм
OB-75 2,6 1 13,8 G3"2001200x600x1350
OB-90 2,6 1 16,0 G3"2201370x700x1350
OB-110 2,9 1 20,0 G3"2201350x650x1350
OB-132 3,2 1 23,0 G4"2601500x700x1500
OB-160 4,4 1 28,0 DN802601500x700x1500
OB-185 4,6 1 30,0 DN802701500x700x1500
OB-220 5,5 1 35,0 DN1003401700x750x1700
OB-300 7,5 1 45,0 DN1003602020x1050x1620

Поправочные коэффициенты, корректирующие расчётную производительность осушителя.

Рабочее давление бар   3    4    5    6   7    8    9    10    11    12    13    14    15    16
Поправочный коэффициент К1   0,60   0,72  0,83  0,92  1,00  1,04  1,07  1,10  1,12  1,14  1,16  1,18  1,20  1,21

Температура окружающей среды °C    20    25    30    35    40    45
Поправочный коэффициент К2   1,08    1,00    0,93    0,85    0,76    0,66

Температура входящего потока сжатого воздуха °C    30    35    40    45    50    55    60    65    70    75    80
Поправочный коэффициент К3   1,28    1,00    0,84    0,70    0,60    0,52    0,45    0,39    0,34    0,30    0,27

 При выборе осушителя, не забывайте применять поправочные коэффициенты.

Например: Если Вы эксплуатируете осушитель в условиях отличающихся от стандартных (температура входящего потока сжатого воздуха +35°C, температура окружающей среды +25°C, давление сжатого воздуха 7 бар), то Вам необходимо подобрать осушитель с пропускной способностью воздуха учетывая поправочные коэффициенты, а именно производительность компрессора делённой на (К1 К2 К3).
