Эластичная муфта PENCOFLEX для винтового компрессора.

Производитель: PTP Industry
Модель: PENCOFLEX
Наличие на складе: В наличии

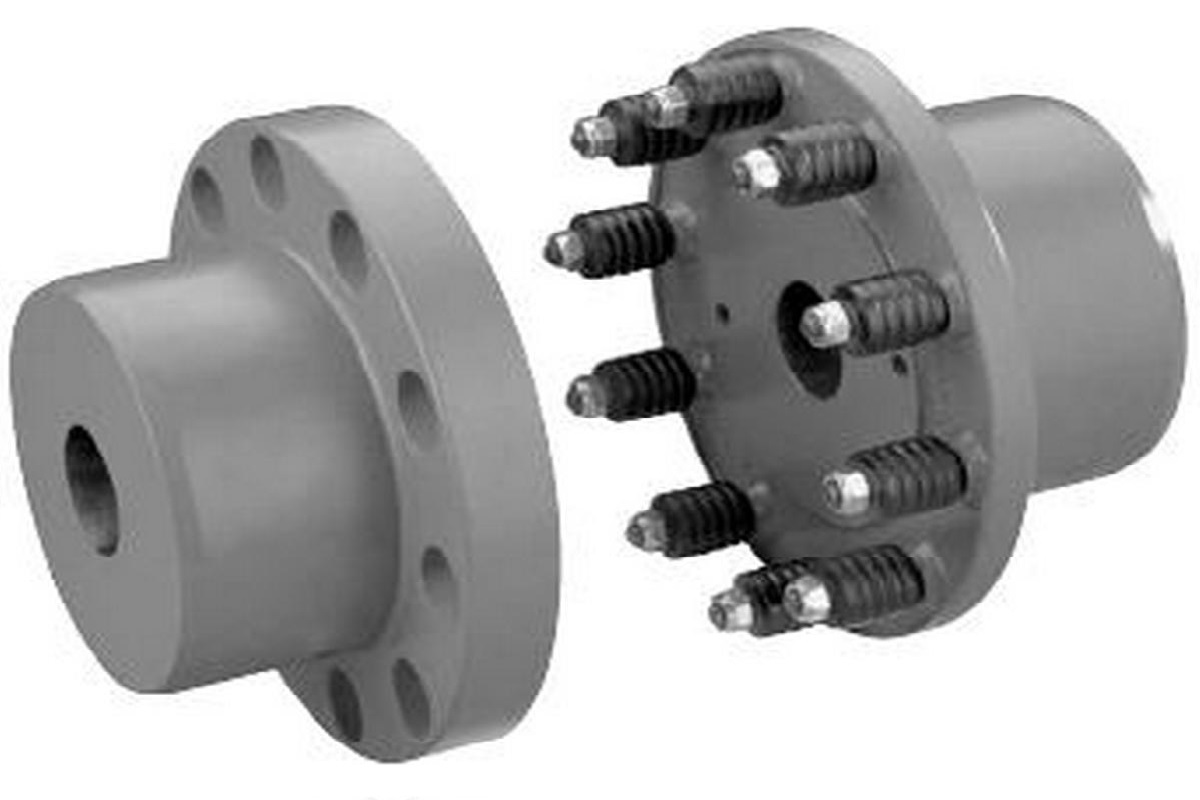

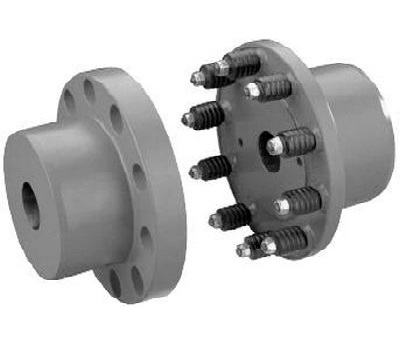

Муфта PENCOflex состоит из двух чугунных полумуфт, на которые установлены штифты с резиновыми втулками. Металлические штифты, имеют цилиндрическую форму до размера 460. Металлические штифты размеров от 145 до 200 в осевом направлении, скрепленны с помощью стопорного кольца и гайки; размеры от 235 до 460 с помощью двух стопорных колец. Штифты серии 510 имеют коническую форму и резьбу, а также крепятся винтом и шайбой. Резиновые втулки вулканизируются на износостойкие латунные вкладыши, которые устанавливаются на штифты с зазором. Это позволяет им свободно вращаться и немного двигаться в продольном направлении. Таким образом, значительно снижается нагрузка на подшипники. Уникальная зубчатая форма упругой втулки гарантирует равномерное распределение нагрузок даже в случае смещения, ограничивая, таким образом, изгибающий момент, возникающий из-за радиальной силы на штифтах. Это обеспечивает повышенную долговечность как втулок, так и штифтов.



Муфты упругие PENCOFLEX: их виды и особенности.

Сильные стороны эластичных муфт

  • Диапазон крутящего момента до 600.000 Нм
  • Сертифицировано ATEX для газовой атмосферы (II 2G T4) и запыленной среды (II 2D 120 ° C) (от размера P.355)

Версии испольнения эластичных муфт

  • Версия с тормозным барабаном типа PB
  • Версия с тормозным диском типа PD

Особенности и преимущества

  • Высокий крутящий момент => Адаптирован к суровым условиям
  • Доступен большой размер
  • Безопасное исполнение
  • Втулки свободно вращаются вокруг штифтов => Уменьшенный износ = длительный срок службы
  • Бочкообразные элементы с канавками => Ограниченная реакция под нагрузкой

Объединенная эластичность и демпфирующая способность резиновых втулок снижают как ударные нагрузки, так и критическую скорость. Сжимаемые растущим крутящим моментом, втулки становятся более жесткими из-за зубцов, тем самым уменьшая эффект резонанса на критических скоростях.

Упругая муфта PENCOFLEX серии PB: с тормозным барабаном.

Эта версия состоит из двух частей: стандартная полумуфта "женская", "мужская" полумуфта с тормозным барабаном.

Муфты PENCOFLEX серия PB

Упругая муфта PENCOFLEX серии PD: с тормозным диском.

Эта версия состоит из четырех частей: стандартная полумуфта "женская", держатель промежуточного штифта, тормозная втулка, тормозной диск зажат между двумя последними частями (вентилируемый тормозной диск также доступен по запросу). Этот современный дизайн обеспечивает очень надежное торможение в суровых условиях.

Муфты PENCOFLEX серия PD

Наши упругие (эластичные) муфты PENCOflex серии PD соответствуют самым высоким стандартам безопасности и могут использоваться для грузоперевозок, в кранах и лифтах.
