Муфта эластичная SUREFLEX для винтового компрессора.

Производитель: PTP Industry
Модель: SUREFLEX
Наличие на складе: В наличии

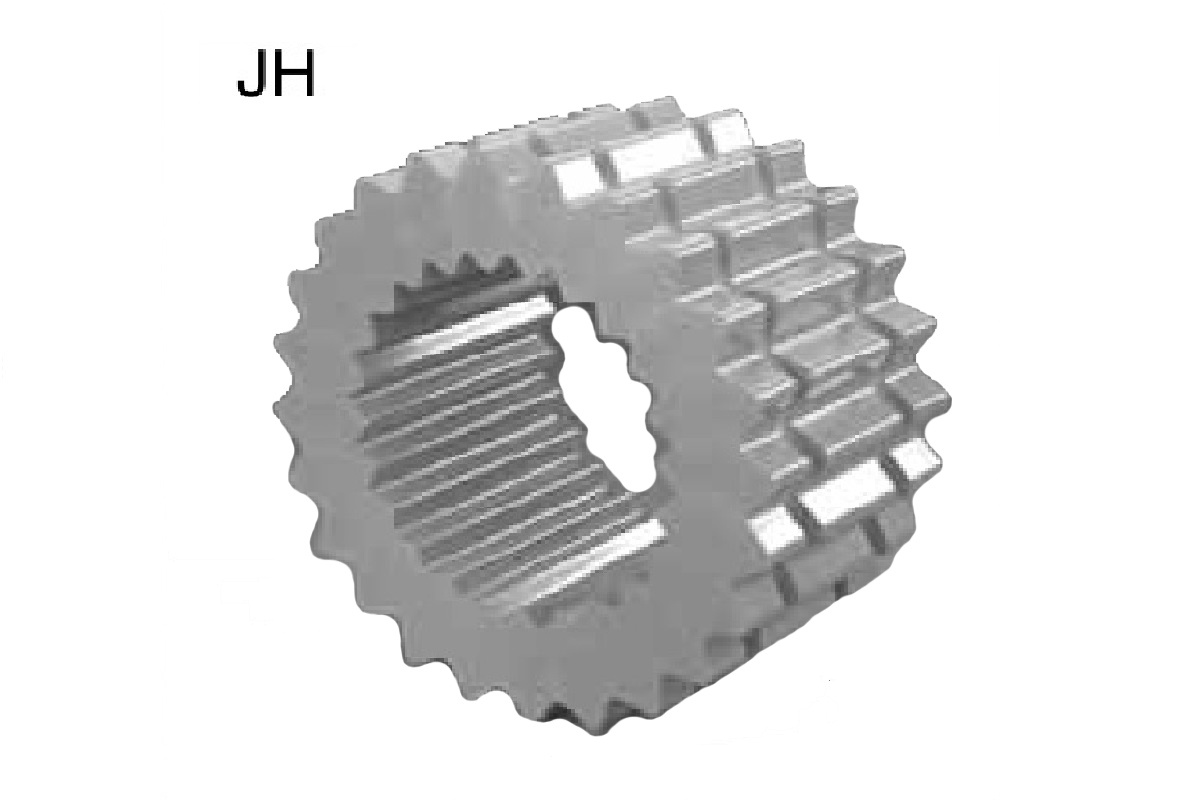

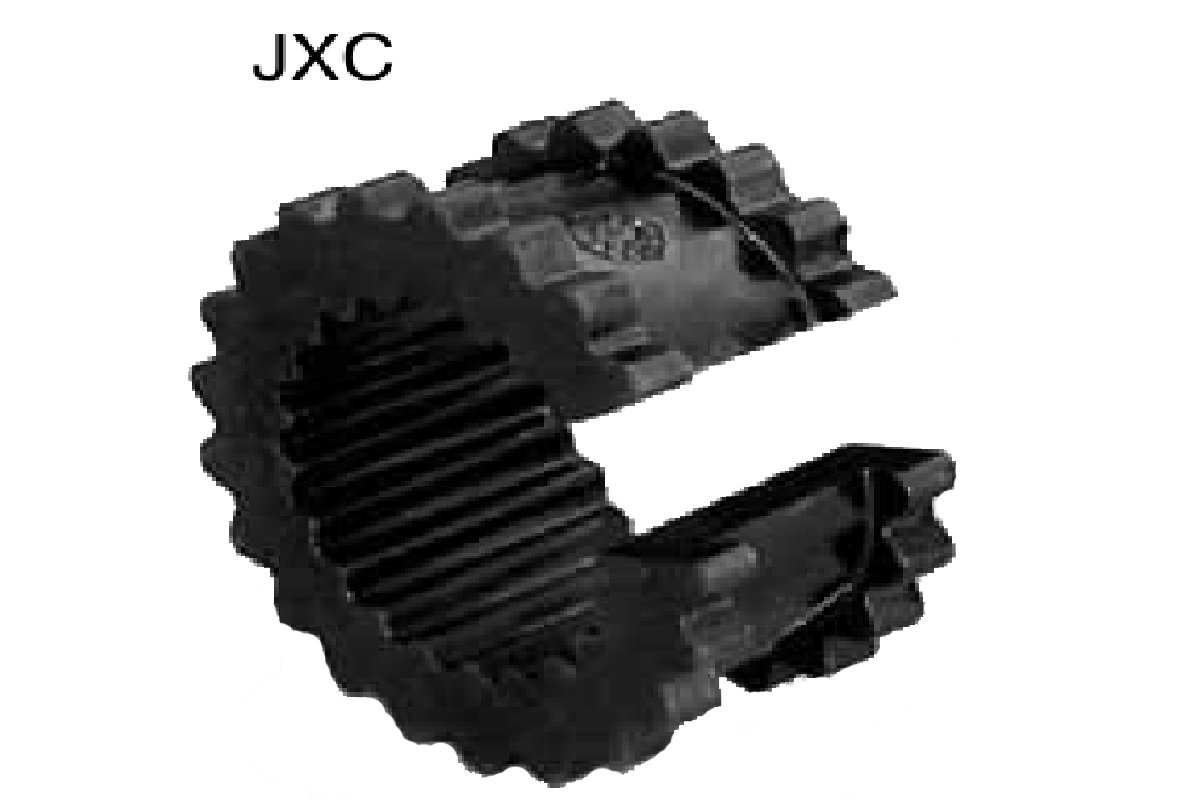

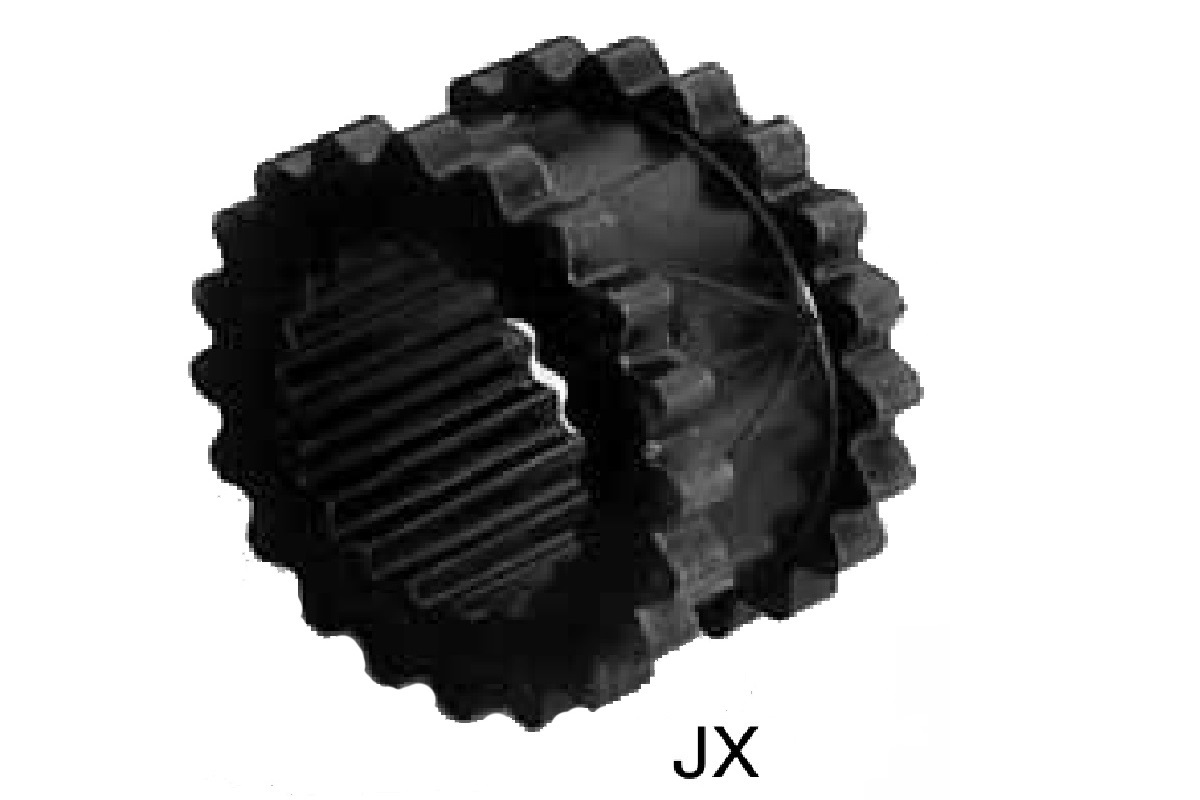

Муфта SUREFLEX состоит из: двух одинаковых фланцевых полумуфт с внутренними и внешними зубьями, эластичный вкладыш также с внутренними и внешними зубцами. Стандартным материалом для эластичных вкладышей является PROCOUPLAN. Если не указано иное, гибкая втулка входит в стандартную комплектацию (JX). Открытая версия также доступна по запросу (тип JXC). Благодаря своей способности гасить вибрацию, SR-flex® является очень подходящим выбором для применений с компрессорным оборудованием, например, с приводом винтового блока от электромотора. Открытая версия позволяет заменять гильзы без демонтажа подключенного оборудования. Это делается путем перемещения только фланцевых полумуфт при условии, что они установлены на валах с помощью скользящей посадки. Материал HYTREL® (H) также может быть поставлен по запросу. Этот тип муфт имеет крутящий момент, в 4 раза выше, но при этом уменьшается гибкость при кручении.



Муфты SUREFLEX: их виды и особенности.

Сильные стороны эластичных муфт

  • Диапазон крутящего момента: от 35 до 8120 Нм
  • Сертифицировано ATEX для газовой атмосферы (II 2G T4) и запыленной среды (II 2D 120 ° C) (кроме размера 16)

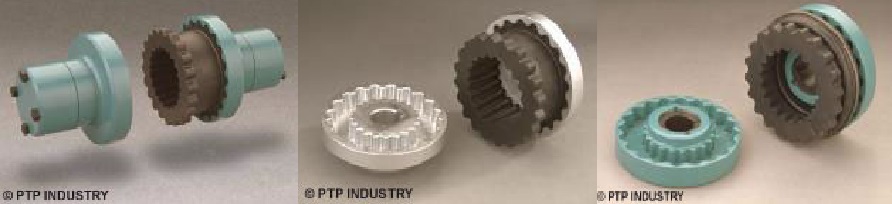

Версии испольнения эластичных муфт

  • Небольшие размеры из алюминия типа SJ
  • Вариант с конической втулкой, тип SB
  • Проставочная версия для насосов типа SC
  • Фланцевая версия типа SF

Особенности и преимущества

  • Очень мягкая на кручение => Высокое демпфирование вибрации
  • Высокая гибкость => справляется с большими значениями смещения
  • Плавкий элемент => Защищает подключенное оборудование
  • Прочность линий => Облегчает визуальный контроль
  • Симметричный дизайн => Сокращение запасов

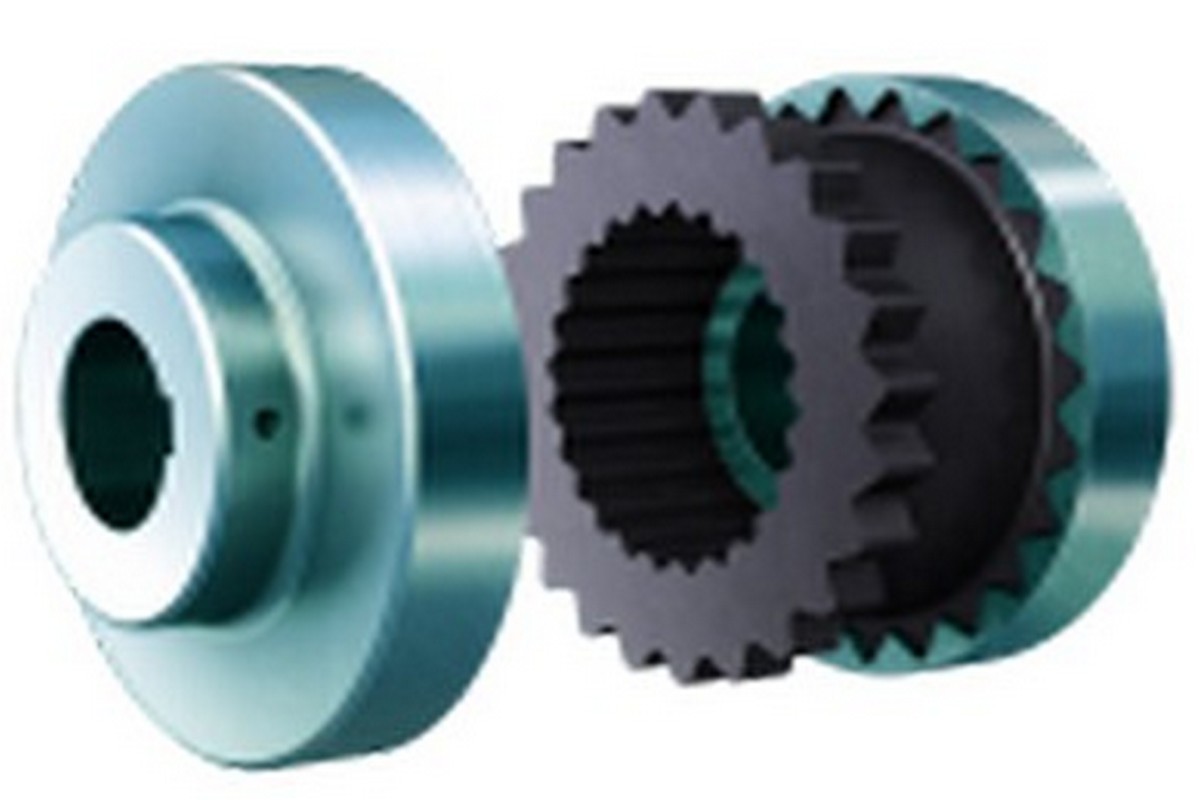

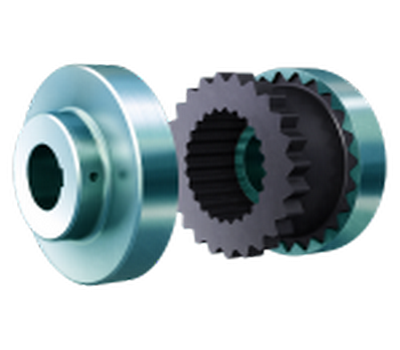

Исполнение муфты SUREFLEX с чугунными фланцами типа S:

Размеры от 5 до 16, чугунные фланцевые втулки, пробуренное или пробивное сверление по запросу.

Исполнение муфты SUREFLEX с алюминиевыми фланцами типа SJ:

Размеры от 3 до 5 оснащены фланцевыми втулками из легкого сплава (Zamak) и снабжены стандартными отверстиями.

Исполнение муфты SUREFLEX с фланцами для втулок Magic-Lock® тип SB:

Серия SB включает конические втулки Magic-Lock® (доступны на складе с чистым отверстием), оснащенные установочными винтами.

Исполнения муфты SUREFLEX типа SC:

Доступно для размеров от 6 до 11: с дополнительными ступицами этот тип особенно подходит для применения в насосах. Эта конфигурация позволяет отключить оборудование, не нарушая выравнивание вала.

Исполнение муфты SUREFLEX с фланцевыми втулками SAE типа SF:

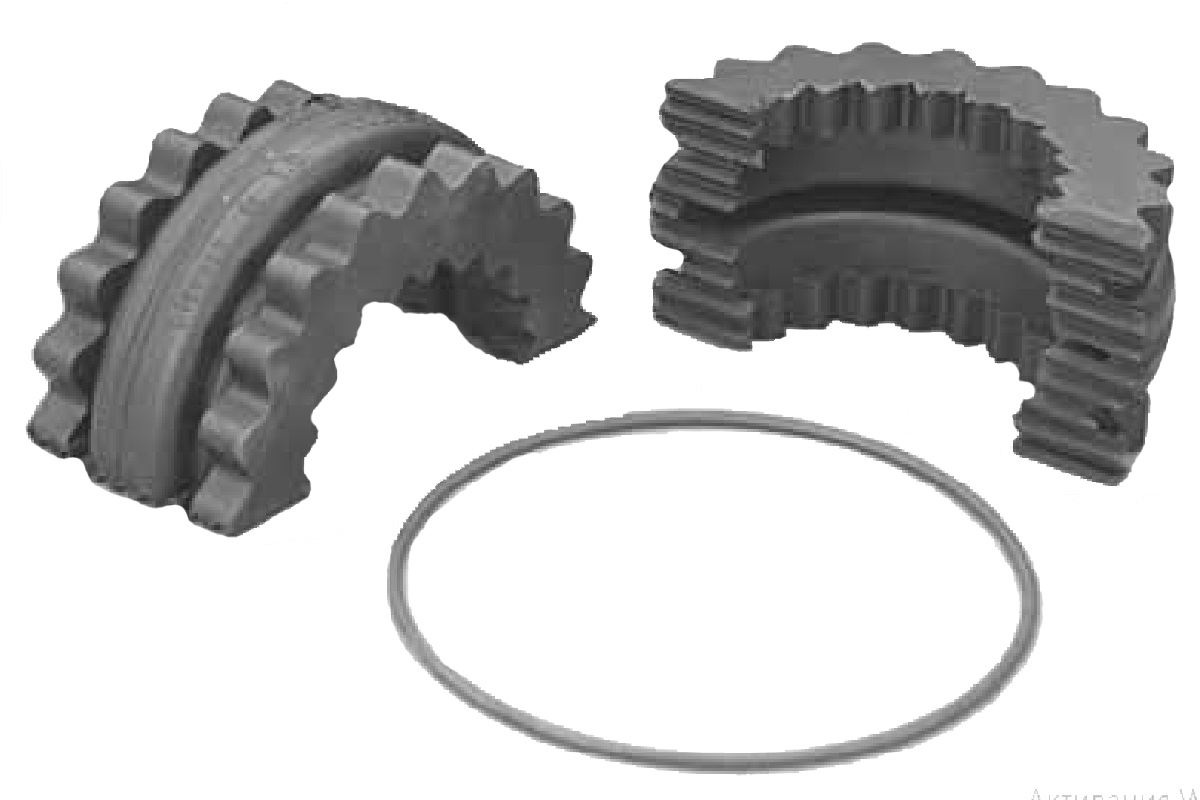

Размеры от 6 до 16: вместо одной ступицы используется переходная пластина маховика. (1) Стандартным материалом для рукавов размеров 12 и 16 является EPDM и двухкомпонентная конструкция с осевым разделением (SE).
